FISCHERSCOPE® X-RAY XDV®-SDD
DPP+により最大
50%
のパフォーマンス向上 を実現
４種類
切替式コリメーター
切替式コリメーター
６種類
切替式一次フィルター
切替式一次フィルター
もっと見る
もっと見る
¹ DPPとDPP+を比較した場合、標準偏差が大幅に改善されたため、測定能力が向上した、または測定時間が大幅に短縮された。
最もパワフルな蛍光X線式測定器。
FISCHERSCOPE® X-RAY XDV®-SDDは、フィッシャーが誇る最もパワフルな蛍光X線分析装置の一つです。このハイエンドモデルで、測定性能を一段と向上しました：自社開発のデジタルパルスプロセッサーDPP+との組み合わせにより、さらに高いカウントレートで処理できるようになり、測定時間の短縮や測定結果の再現性の向上が可能になりました。
高耐久性
高い要求に満たす堅牢な設計
自動測定
プログラム可能な測定ステージ
簡単な測定手順
わずかな手順でサンプルを配置し、測定準備が完了します。
速い。
測定時間が短いので、貴重な時間を節約できます。
RoHS分析。
高い検出精度と卓越した性能による汚染物質の測定
DPP+デジタルパルスプロセッサー。
測定時間の短縮または標準偏差*の改善
*DPPとの比較
市場で最も強力なアプリケーションソフトウェアWinFTM®による測定データのリアルタイム伝送、評価、エクスポート。
最大3 mmの開口部：困難なサンプルでも最高の強度で最短の測定時間を実現。
小型構造物の自動測定用プログラマブル測定テーブル。
FISCHERSCOPE® X-RAY XDV®-SDDは、フィッシャーの蛍光X線分析装置の中で最も強力な装置の一つです。
高分解能で高性能なシリコン・ドリフト検出器により、最も薄い層を非破壊で正確に測定できます。
特徴
タングステン陽極付きマイクロフォーカスチューブ
シリコンドリフト検出器 50 mm² 有効面積50 mm² と超大型
電気めっき浴中の金属含有量の測定と対応する付属品
測定スポットØ 0.25 mm
DPP+による計数率の向上と測定時間の大幅短縮
型式認証された完全保護装置
サンプルの高さは140mmまで可能
４種類の切替式コリメーター、６種類の切替式一次フィルター
応用例
- エレクトロニクスおよび半導体産業における機能性コーティングの測定。
- 0.1μm以下の金／パラジウム層など、エレクトロニクスおよび半導体産業における薄膜および極薄膜コーティングの分析
- 複雑な多層膜システムの測定
- 光電池、燃料電池、バッテリーセル用途の膜厚測定
- RoHS、WEEE、CPSIA、その他電子機器、パッケージング、消費者製品に関する指令に準拠した、鉛やカドミウムなどの有害物質の微量分析
- 金などの貴金属および貴金属合金の分析および真正性チェック
- 機能性NiP層中のリン含有量の直接測定
- 電気めっき浴中の金属含有量の測定
その他のアプリケーションをお持ちですか？それならご連絡ください！
アプリケーションノート
製品ビデオ
チュートリアル
ウェビナー
パンフレット
AN001 Au/Pd Coatings in the nm Range on Printed Circuit Boards
0.48 MB
AN002 Phosphorous Content in Electroless Nickel Directly Measurable
0.52 MB
AN003 High repeatability precision and trueness of Au/Pd coating measurements on leadframes
0.69 MB
AN004 Determination of harmful substances in very small concentrations – RoHS
0.48 MB
AN006 Determination of platinum, rhodium and palladium in automotive catalytic converters
0.58 MB
AN021 Trace element analysis in materials for fashion jewellery and accessories
0.51 MB
AN073 Analysis of harmful substances in textiles for Oeko-Tex® certification
0.75 MB
AN092 How to choose an XRF instrument
1.29 MB
AN093 XRF analysis for non-destructive coating thickness measurement in the field of cold forging
0.75 MB
AN097 Prior to hallmarking, for high sample volumes or large test parts: Measure gold content quickly and reliably
0.69 MB
AN109 Measuring very thin components and foils with the sample stage Zero Background
0.41 MB

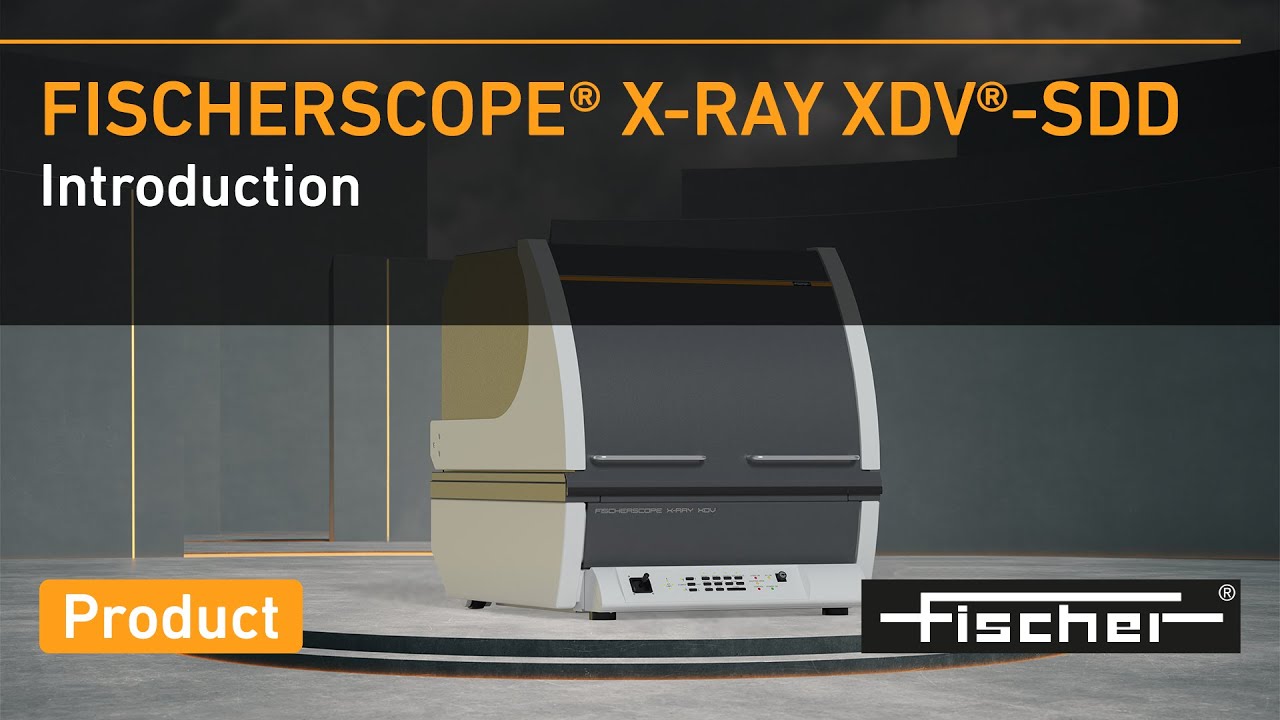

FISCHERSCOPE® X-RAY XDV®-SDD: Introduction
