FISCHERSCOPE® X-RAY XDLM®
método DCM patentado
dispositivo de protección total
ventana de medición en el mercado
Automatización XRF para principiantes.
Equipada con un tubo de microenfoque, apertura múltiple y cambiador de filtro primario, la serie XDLM® es la mejor opción para inspeccionar muchas piezas pequeñas una tras otra.
Estos instrumentos están estrechamente relacionados con la serie XULM®, con una única diferencia significativa: ¡la dirección de medición es de arriba abajo! Esto significa: cómodo análisis de muestras desiguales, así como la posibilidad de medición automatizada. Diseñado para asegurar la calidad, la inspección de entrada de mercancías y la supervisión de la producción. Como solución especial para placas de circuito impreso, el dispositivo está disponible como XDLM® PCB.
Puesta en marcha.
Extremadamente rápida y sencilla
A medida.
Diferentes modelos ofrecen la solución óptima para su aplicación
Comprobación de múltiples puntos de medición.
Incluso con muestras de gran tamaño, es posible medir puntos en toda la superficie de la muestra
También para muestras grandes.
Campana con ranura en C
Construido para durar.
Diseño robusto para mediciones en piezas masivas
Diseño de medición rápida.
La muestra se coloca y está lista para la medición en unos pocos pasos
WinFTM® ofrece exactamente las características y funciones necesarias para una medición rápida, una evaluación eficaz y una documentación profesional de los datos medidos.
La tapa con ranura en C permite además medir patrones grandes y planos.
Funcionamiento intuitivo, diseño robusto y calibración de fábrica: La serie XDLM® tiene todo lo que necesita.
En los modelos con mesa XY, un puntero láser ayuda al posicionamiento y permite alinear rápidamente la muestra que se va a medir.
El microscopio con vídeo integrado, zoom y retícula facilita enormemente la alineación rápida de la muestra y la definición precisa del punto de medición.
Características
Tubo de microenfoque
Detector proporcional de tubo contador para tiempos de medición cortos y puntos de medición pequeños
Hasta 140 mm de altura posible de las muestras
Aperturas cuádruples intercambiables
Punto de medición más pequeño aprox: Ø 0,1 mm
Determinación del contenido de metal en baños galvánicos con los accesorios correspondientes
Filtros triplemente intercambiables
Varias opciones de mesa de medición
Dispositivo de protección total homologado
Ejemplos de aplicación
- Recubrimientos galvánicos como el zinc sobre hierro como protección contra la corrosión
- Pruebas en secuencia de piezas producidas en serie
- Análisis de composición de aceros especiales, como la detección de molibdeno en A4
- Recubrimientos decorativos de cromo, por ejemplo Cr/Ni/Cu/ABS
- Todos los recubrimientos típicos de cromo, también los nuevos, como CrVI
- Medición de recubrimientos funcionales de oro en placas de circuito impreso, como Au/Ni/Cu/PCB o Sn/Cu/PCB
- Recubrimientos de conectores y contactos en la industria electrónica como Au/Ni/Cu y Sn/Ni/Cu
- Determinación del contenido metálico de los baños galvánicos
¿Tiene otras aplicaciones? Póngase en contacto con nosotros.
Notas de aplicación
Vídeos de productos
Tutoriales
Seminarios en línea
Folletos
Notas de aplicación
AN059 Determining coating thickness on PVD-coated tools 0.47 MB AN072 Simplifying quality control on PCBs with automatic pattern recognition 0.67 MB AN076 Material analysis of corrosion resistant fasteners 0.95 MB AN092 How to choose an XRF instrument 1.29 MB AN094 XRF analysis with proportional counter tube – These are the advantages 0.36 MBVídeos de productos

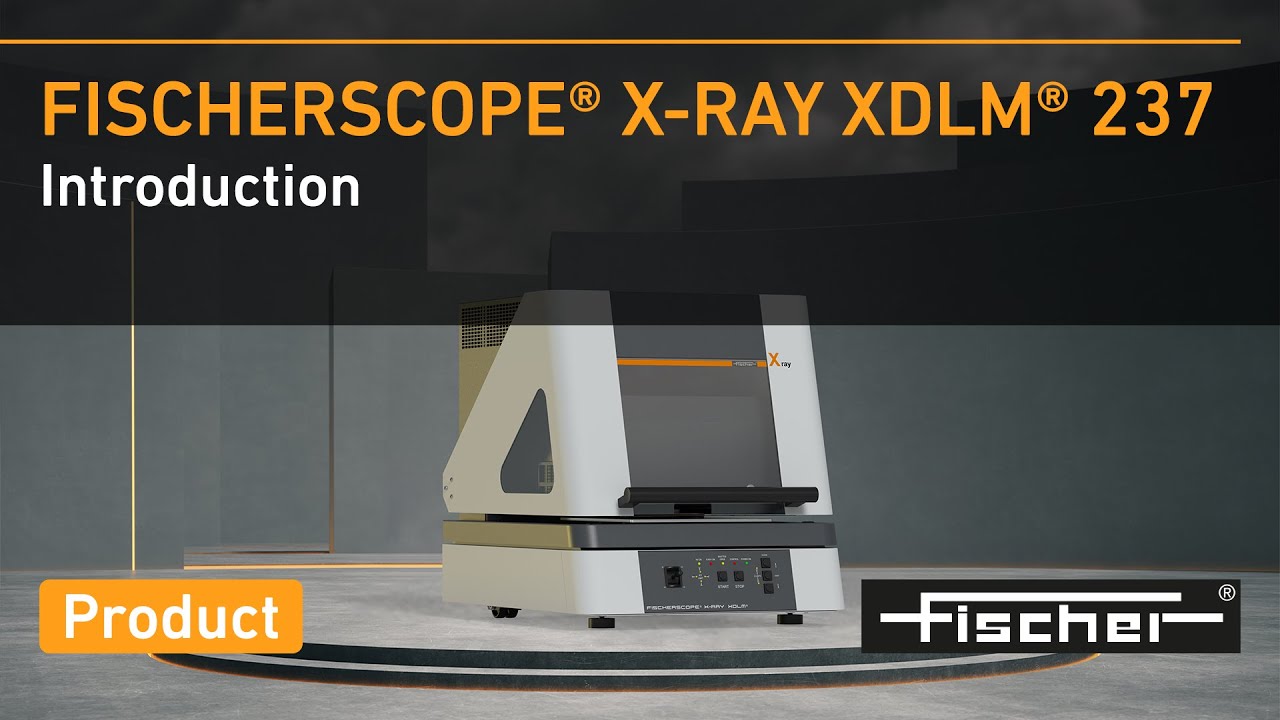

FISCHERSCOPE® X-RAY XDLM® 237: IntroductionTutoriales

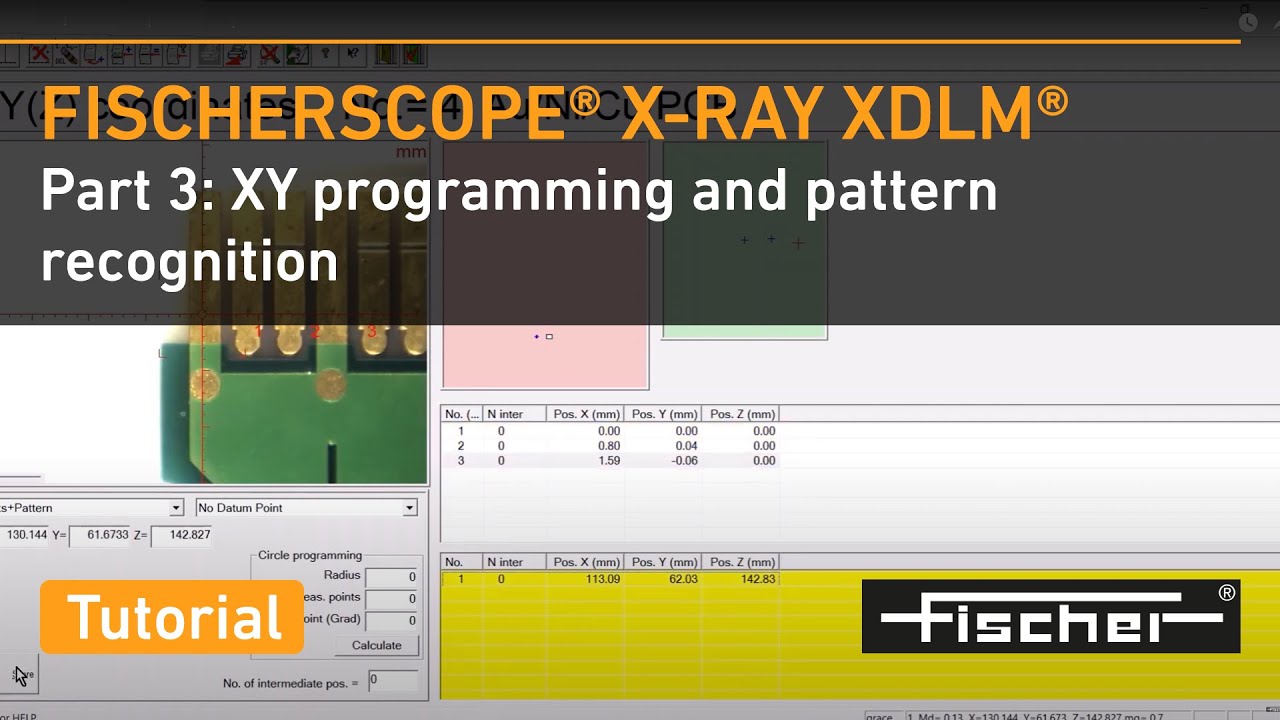

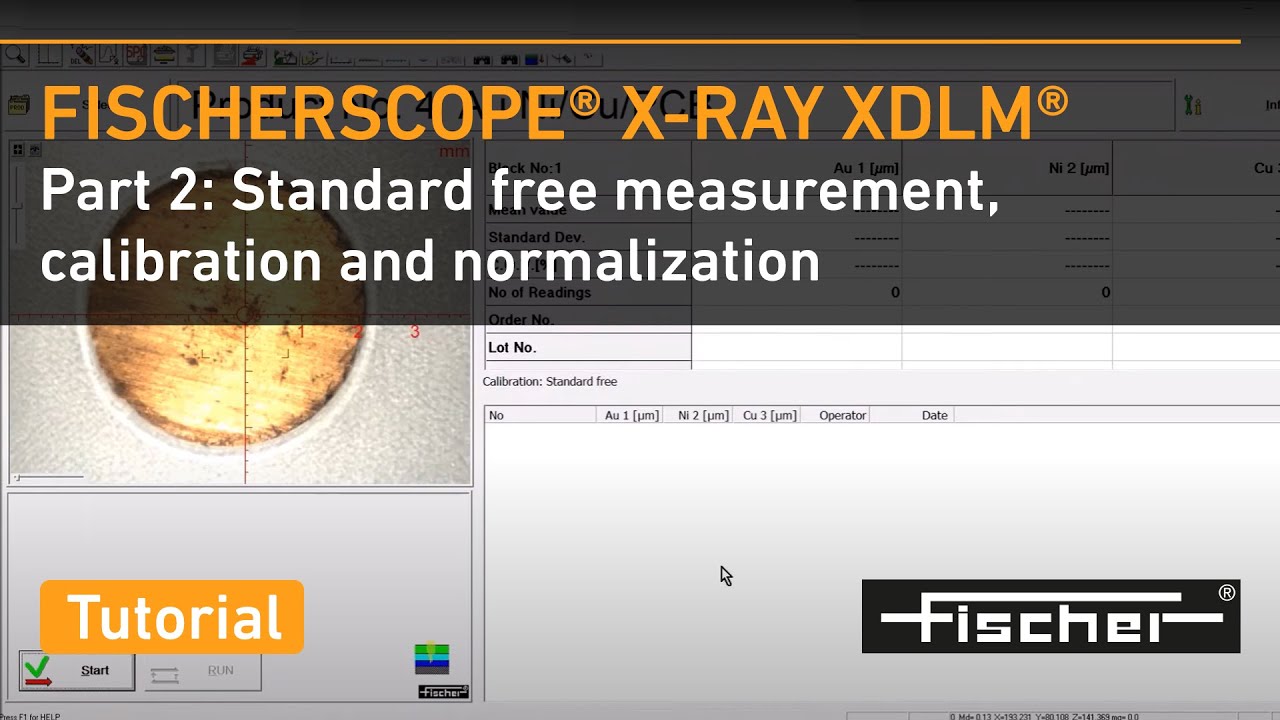

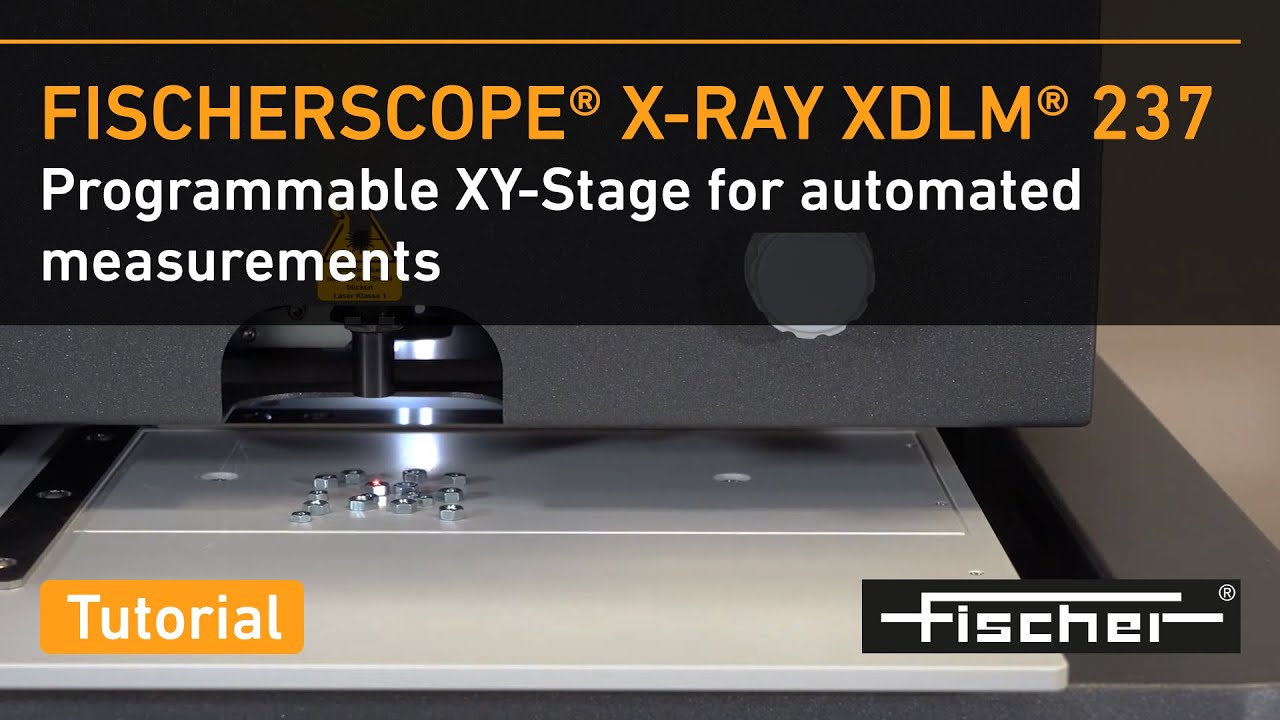

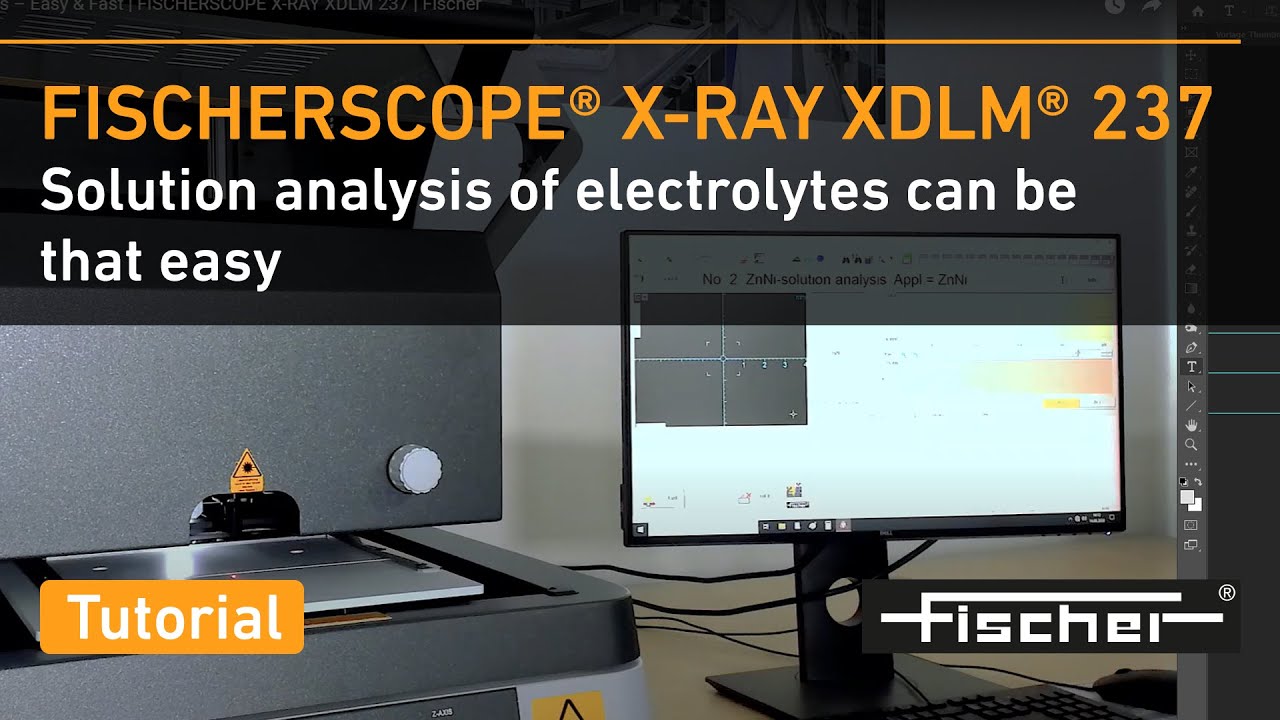

FISCHERSCOPE® X-RAY: Calibration of X-ray measuring instrumentsFISCHERSCOPE® X-RAY tutorial: Stability testFISCHERSCOPE® X-RAY tutorial part 1: Export / Import products in WinFTM®FISCHERSCOPE® X-RAY tutorial part 2: Export / Import products in WinFTM®FISCHERSCOPE® X-RAY XDLM® 237: Solution analysis of electrolytes – easy & fastFISCHERSCOPE® X-RAY XDLM® 237: Programmable, motor-driven XY-stage for automated measurementsFISCHERSCOPE® X-RAY XDLM® tutorial part 1: Introduction, warm up and reference measurementFISCHERSCOPE® X-RAY XDLM® tutorial part 2: Standard free measurements, calibration and normalizationFISCHERSCOPE® X-RAY XDLM® tutorial part 3: XY programming and pattern recognitionSeminarios en línea
