FISCHERSCOPE® X-RAY XDLM®
patentierte DCM-Methode
Vollschutzgerät
Messfenster auf dem Markt
RFA-Automation für Einsteiger.
Ausgestattet mit einer Mikrofokus-Röhre, Mehrfachblenden- und Primärfilterwechsler ist die XDLM® Serie die beste Wahl, um nacheinander viele Kleinteile zu inspizieren. Die Geräte sind nah mit der XULM® Serie verwandt, mit nur einem bedeutenden Unterschied: die Messrichtung von oben nach unten! Das bedeutet: eine bequeme Analyse von unebenen Proben sowie die Möglichkeit einer automatisierten Messung und somit prädestiniert für die Qualitätssicherung, Eingangskontrolle und Fertigungsüberwachung. Als spezielle Lösung für Leiterplatten ist das Gerät als XDLM®-PCB erhältlich.
Inbetriebnahme.
Extrem schnell und einfach
Maßgeschneidert.
Verschiedene Modelle bieten die optimale Lösung für Ihre Applikation
Prüfung mehrerer Messpunkte.
Selbst bei großflächigen Mustern sind Messpunkte auf der ganzen Musterfläche möglich
Auch für große Proben.
Haube mit C-Schlitz
Built to last.
Robuste Bauweise für die Messung an Masseteilen
Quick-Measure-Design.
Mit wenigen Handgriffen ist das Muster platziert und bereit für die Messung
WinFTM® bietet genau die Features und Funktionen, die für eine schnelle Messung, effiziente Auswertung und professionelle Dokumentation der Messdaten benötigt werden.
Die Haube mit C-Schlitz erlaubt zusätzlich Messungen von großen und flachen Mustern.
Intuitive Bedienung, robuste Bauweise und eine Kalibrierung ab Werk: Die XDLM® Serie lässt keine Wünsche offen.
Bei den Modellen mit XY-Tisch unterstützt ein Laser-Pointer als Positionierhilfe das schnelle Ausrichten der zu messenden Probe.
Das integrierte Videomikroskop mit Zoom und Fadenkreuz macht die schnelle Ausrichtung der Probe und die präzise Festlegung der Messstelle extrem einfach.
Merkmale
Mikrofokus-Röhre
Proportionalzählrohr-Detektor für kurze Messzeiten und kleine Messflecke
Bis zu 140 mm Probenhöhe möglich
4-fach wechselbare Blenden
Kleinster Messfleck ca.: Ø 0,1 mm
Bestimmung des Metallgehalts in galvanischen Bädern mit entsprechendem Zubehör
3-fach wechselbarer Filter
Verschiedene Messtischoptionen
Bauartzugelassenes Vollschutzgerät
Anwendungsbeispiele
- Galvanische Beschichtungen wie z. B. Zink auf Eisen als Korrosionsschutz
- Serielle Prüfung von Masseteilen
- Analyse der Zusammensetzung von Spezialstählen, z. B. Molybdän-Detektion in A4
- Dekorative Chrom-Beschichtungen, z. B. Cr/Ni/Cu/ABS
- Alle typischen Chrombeschichtungen - auch neue wie CrVI
- Messung von funktionalen Gold-Beschichtungen auf Leiterplatten wie z. B. Au/Ni/Cu/PCB oder Sn/Cu/PCB
- Beschichtungen von Steckern und Kontakten in der Elektronikindustrie wie Au/Ni/Cu und Sn/Ni/Cu
- Bestimmung des Metallgehalts von galvanischen Bädern
Sie haben weitere Anwendungen? Dann kontaktieren Sie uns!
Application Notes
Produktvideos
Tutorials
Webinare
Broschüren
Application Notes
AN059 Schichtdickenbestimmung von PVD beschichteten Werkzeugen 0.47 MB AN072 Automatische Mustererkennung vereinfacht die Qualitätskontrolle von Leiterplatten 0.67 MB AN076 Materialanalyse korrosionsbeständiger Verbindungselemente 0.96 MB AN092 Worauf bei der Wahl eines Röntgenfluoreszenzanalyse Geräts zu achten ist 1.25 MB AN094 Röntgenfluoreszenzanalyse mit Proportionalzählrohr – das sind die Vorteile 0.36 MBProduktvideos
FISCHERSCOPE® X-RAY XDLM® 237: IntroductionTutorials

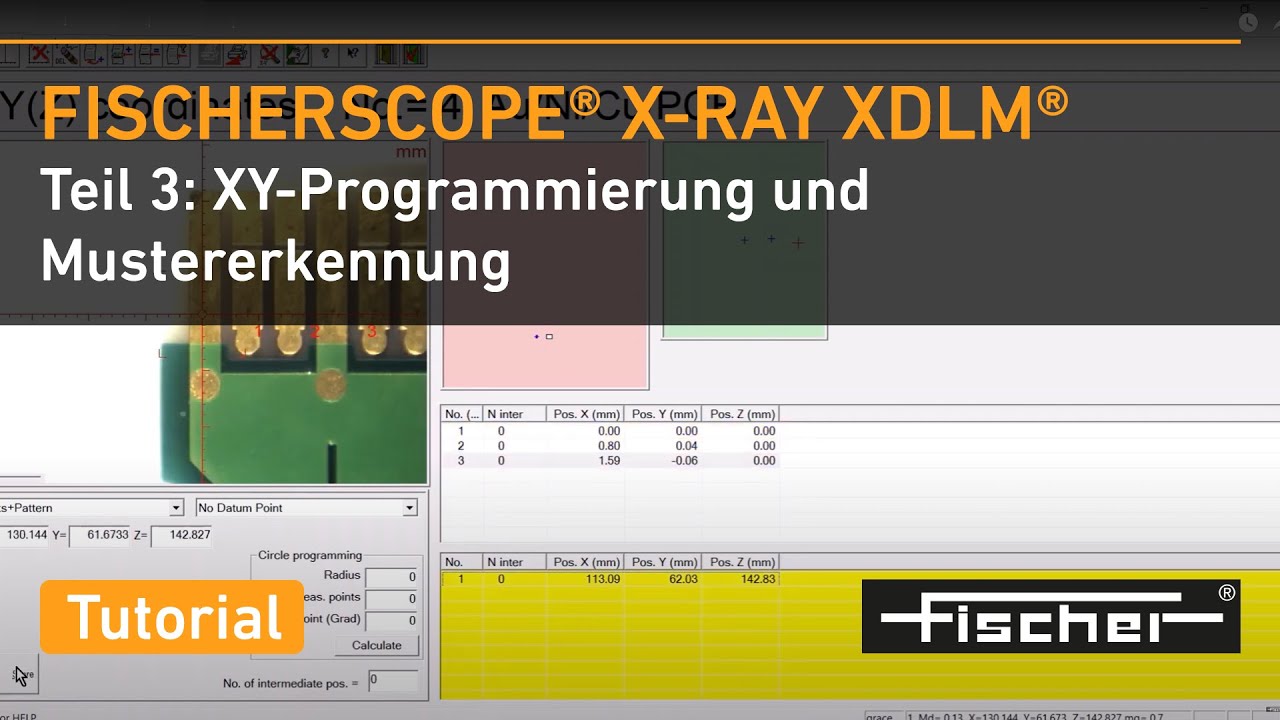

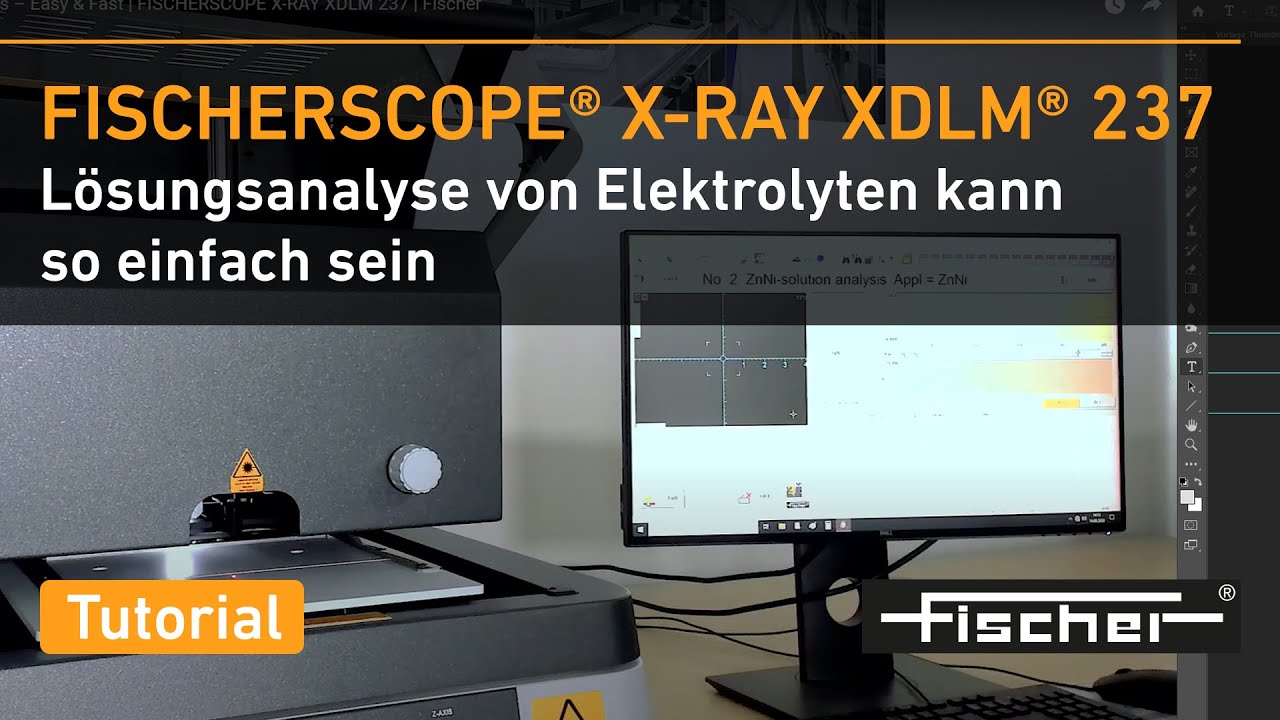

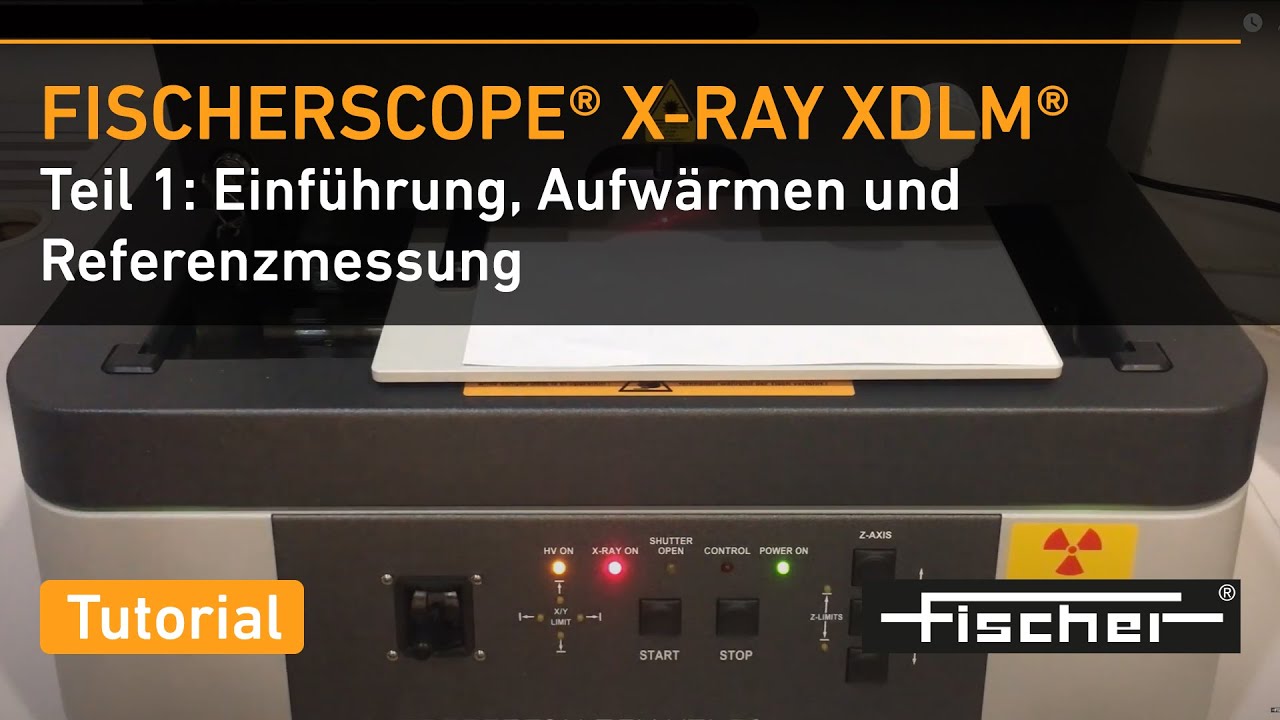

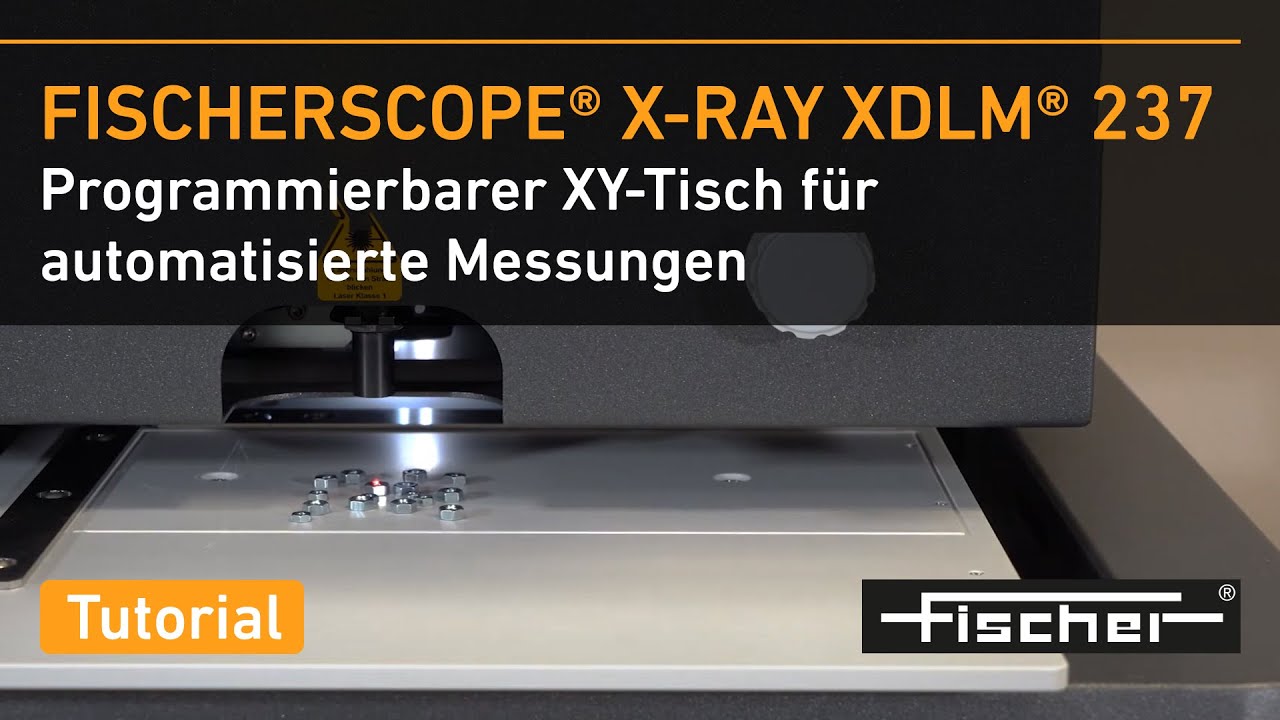

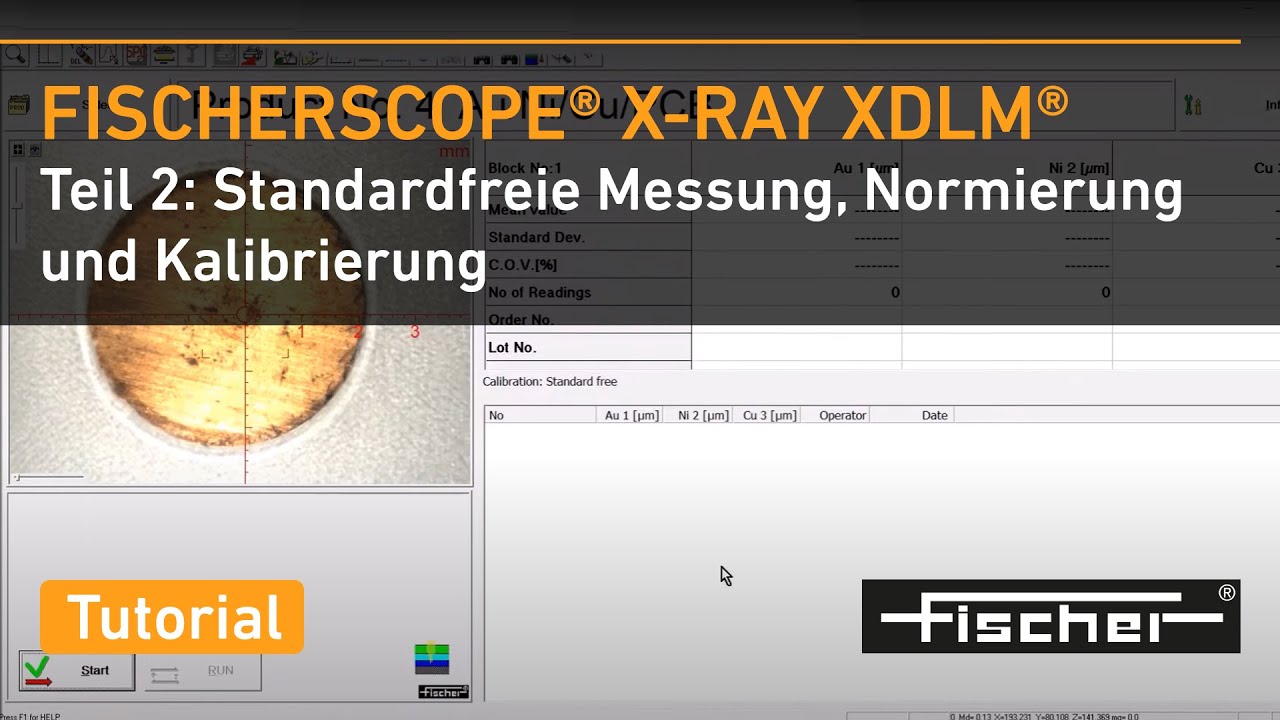

FISCHERSCOPE® X-RAY: Kalibrierung von RöntgenfluoreszenzmessgerätenFISCHERSCOPE® X-RAY Tutorial: Durchführung StabilitätstestFISCHERSCOPE® X-RAY Tutorial Teil 1: Kalibrieren - Artikel versendenFISCHERSCOPE® X-RAY Tutorial Teil 2: Kalibrieren - Artikel versendenFISCHERSCOPE® X-RAY XDLM® 237: Lösungsanalyse von Elektrolyten – schnell & einfachFISCHERSCOPE® X-RAY XDLM® 237: Programmierbarer XY-Tisch für automatisierte MessungenFISCHERSCOPE® X-RAY XDLM® Tutorial Teil 1: Einführung, Aufwärmen und ReferenzmessungFISCHERSCOPE® X-RAY XDLM® Tutorial Teil 2: Standardfreie Messung, Normierung und KalibrierungFISCHERSCOPE® X-RAY XDLM® Tutorial Teil 3: XY-Programmierung, MusterWebinare
